Drukknop of deurcontact
3ET

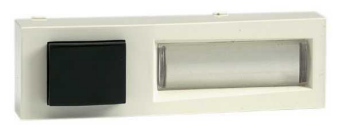

Een drukknop verschilt weinig van een schakelaar. Bij een drukknop zal bij bediening het contact sluiten, en eens de drukknop losgelaten wordt keert het contact in zijn oorspronkelijke stand terug. De meest gebruikte drukknoppen hebben een NO ( normaal open contact ). De nominale schakelspanning kan 12 / 24 / 230V zijn. Let op bij de keuze voor de juiste spanning. De stroom door de drukknop is beperkt tot 6A. Het vermogen van de bel of signaalgever is immers eveneens beperkt ( vb. bel 6W ).
Het verschil tussen een drukknop en een schakelaar

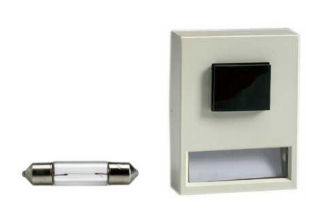

Er bestaan ook verlichte drukknoppen.
Het signaallampje in de drukknop is inwendig parallel geschakeld met
het schakelcontact.
OPDRACHT 1
Teken in potlood op pagina 2 van jouw bundel een schakeling volgens volgende beschrijving:

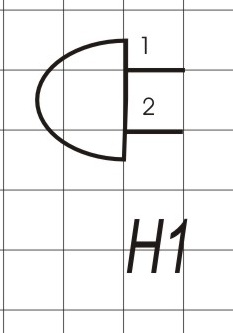

We hebben nodig: 1 bel, 1 lamp en 1 drukknop
Werking: Wanneer de kring open is en er duwt dus niemand op de drukknop dan blijft het lampje branden en zal de bel geen geluid maken. Wanneer ik op de drukknop duw dan gaat het lampje uit en zal onze bel geluid maken.
Alvorens we volgende les zullen starten aan de praktijk zullen we dit schema overlopen.
Deurcontacten
Staat de auto van je ouders nog thuis? Vraag even aan je ouders of ze de auto openen. Doe de deur van de auto open. Wat merk je aan de verlichting van je auto?
Staat de auto niet thuis? Doe dan de deur van de ijskast open. Wat merk je bij de verlichting van de ijskast? Zal dit ook zo zijn wanneer de ijskast gesloten is?

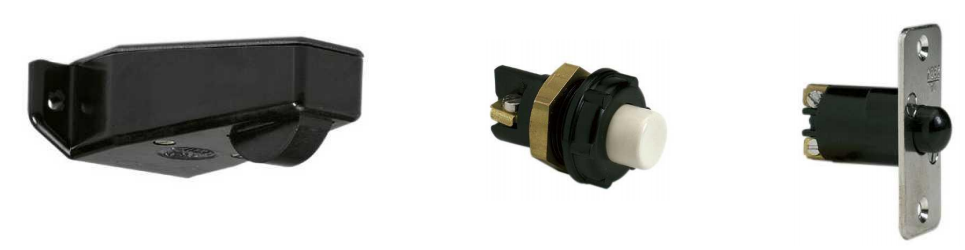

Er bestaan ook deurcontacten die voor het schakelen van een bel kunnen gebruikt
worden. Zij kunnen afhankelijk van de opstelling een NO (open contact) of NC (gesloten contact) hebben.
Denk aan de deurcontacten in een personenwagen. Hier brandt de lamp indien de
deur geopend wordt.
Klik op onderstaande knop om naar het onderdeel over signaalgevers te gaan.
